喷码机喷墨原理及喷墨图解
作者:管理员    发布于:2018-08-15 17:44:44    文字:【】【】【
    喷码机墨路图非常重要,重庆喷码机厂家在技术人员培训过程中,非常重要的一个环节就是向维修技术人员详细解读和分析喷码机墨路图,这是机器维修的知识储备基础,下面,我们就针对于墨路图进行技术分享,帮助大家更好的认识喷码机,更高效的进行使用、维修、维护等服务。

喷码机墨路图的功能性与作用主要有两点:

    1、在喷码机出现故障,需要维修时,方便操作使用者根据墨路图找到是哪里出现问题,然后进行针对性的处理维修,让喷码机快速恢复正常、投入使用。

    2、帮助喷码机厂家进行技术升级,喷码机墨路部分是否合理,是机器运行是否稳定、喷印效果是否良好的硬件保障,墨路图的改良升级,不仅能助力喷码机更新换代,也能让厂家提供更多优化方案,提升机器稳定性。

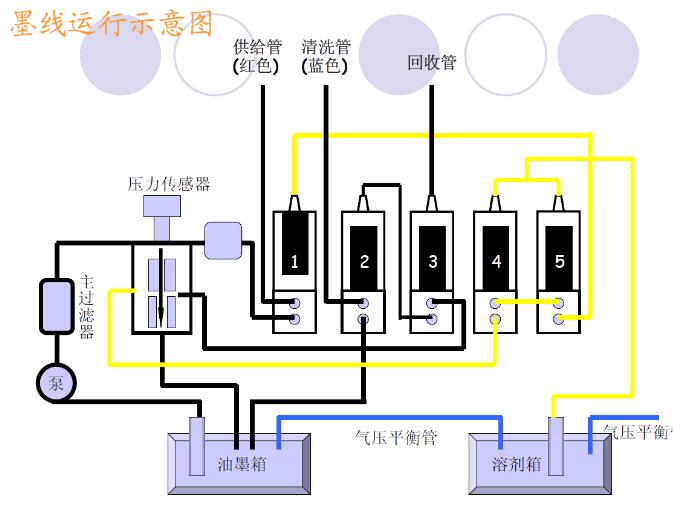

喷码机喷墨原理图

    经过统计分析,喷码机出现故障时,百分之九十以上都是墨路方面的故障和问题导致,增加墨路方面的知识储备,对于日常使用、故障维修、应急处理等方面都有积极意义。

    希望可以用到墨路图的伙伴们保存分享,在平时学习或机器出现问题时,先从理论角度来解释和分析,从而缩小范围,快速找到问题所在。

    通过上面这张喷码机墨路图,我们可以清楚的看到墨水的管路走向:

    供墨端:油墨箱——压力泵——主过滤器——供墨电磁阀——喷头喷嘴——回收槽——油墨箱

    溶剂添加端:溶剂箱——溶剂添加阀——文丘里——油墨箱

    喷头清洗:溶剂箱——清洗阀——供墨阀——喷头喷嘴——回收槽——油墨箱

    墨路管道出现问题的概率较大,也和使用者的一些不良习惯有关,比如不按时做保养、不按正常程序进行开机、关机,使用替代、假冒油墨、溶剂、清洗剂等耗材。

    想要标识设备稳定可靠,首先我们要选择厂家指定型号的墨水、稀释剂,另外要根据保养手册进行定期清洗、更换新过滤器,这样才能让机器运行更加稳定。

    后,分享了喷码机墨路图之后,重庆喷码机厂家再给大家分享一下喷头工作原理图,方便大家不仅从墨路认识机器、更从原理上认识与理解,加深记忆。

喷码机喷头喷印原理图

    带压力的墨水经过晶振、从喷嘴喷射而出,经过充电电极、相位检测柱、高压偏转板、充电的墨滴会偏转而出,形成字符,没有充电的墨水则会进入回收槽,完成循环。
